جدول ترموکوپل نوع k (تیپK)

نحوه کارکرد سنسور ترموکوپل به این ترتیب است که بر اثر دمای ایجاد شده در محل اتصال آن ، اختلاف پتانسیل ولتاژ بوجود می‌آید ، که بر اثر این خروجی ایجاد شده میتوان دما را اندازه گیری نمود. افزایش دما رابطه مستقیم و غیر خطی با ولتاژ خروج دارد . برای اطلاع از ولتاژ خروجی و تیپ K به تناسب دما ورودی ، فایل خروجی دما را براساس ولتاژ خروجی جدول ترموکوپل نوع k در متن زیر قرار داده شده است.
برای ساختن ترموکوپل از اتصال دو آلیاژ ناهمگن استفاده می شود. در این ترموکوپل، یک سیم از آلومل (آلیاژ آلومینیوم و نیکل) و سیم دیگر از کروم استفاده می‌شود. نسبت مواد در این ترموکوپل تقریباً به صورت 90٪ نیکل و 10٪ کروم است.

ترموکوپل‌های نوع K به عنوان یکی از انواع ترموکوپل‌های خاصیتی دارای دقت و پایداری خوب در دامنه دمایی میانه می‌باشند. این ترموکوپل‌ها معمولاً برای اندازه‌گیری دما در دامنه حدود -200 درجه سانتیگراد تا 1250 درجه سانتیگراد استفاده می‌شوند.

در مورد تاریخچه، ترموکوپل‌ها به عنوان حسگرهای حرارتی از قرن ۱۹ میلادی و با اختراع افرازبندی ترموالکتریک (Thermoelectric effect) توسط Thomas Seebeck آغاز شدند.

ترموکوپل‌ها به طور گسترده در اندازه‌گیری دما در محیط‌های مختلف و برای کاربردهای صنعتی استفاده می‌شوند.

دانلود جدول ترموکوپل نوع k ( تیپ K)

برای خرید انواع سنسور تیپ K کلیک کنید.

جدول ترموکوپل نوع k ( تیپ K)

توسط مؤسسات استانداردی مانند NIST (National Institute of Standards and Technology) تهیه می‌شوند. در این جدول، بر اساس تجربیات و اندازه‌گیری‌های دقیق، ارتباط بین دما و ولتاژ در هر نوع ترموکوپل به صورت خاصی نشان داده می‌شود.

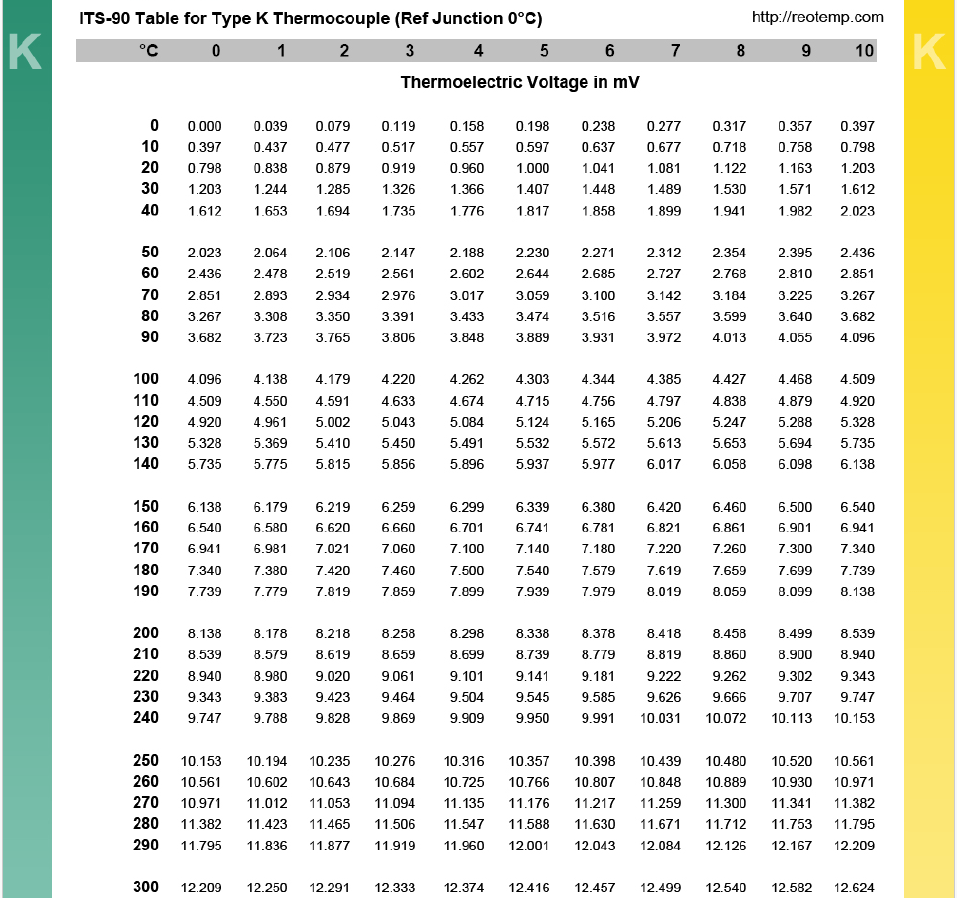

یکی از جداول معروف برای ترموکوپل‌ها، جدول NIST ITS-90 است. این جدول شامل دو مقدار دما و ولتاژ است .

این جدول نشان دهنده هر نقطه دما به ولتاژ در ترموکوپل‌ نوع K می باشد.

توجه گردد جدول زیر در دمای صفر درجه تهیه شده که به آن نقطه سرد می گویند . نقطه سرد به دمایی گفته میشود که انتهای سیم ترموکوپل در آن محل قرار دارد ، در اینجا صفر درجه سانتی گراد اشاره شده است .

در صورت تست عملی سنسور تیپ k در نقطه سرد آن بغییر از صفر درجه (مثلا 25 درجه دمای محیط ) حتما میبایست این دما را لحاظ نمایید.
